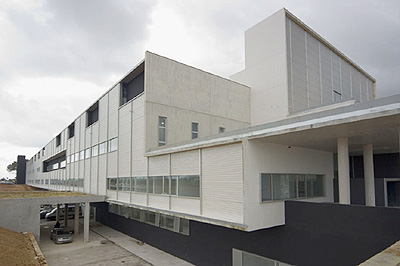

Soluciones integradas Nuevo hospital público de Denia El Nuevo Hospital de Denia (Alicante) está concebido para ofrecer a los profesionales y a los usuarios una experiencia integral de confort y para apuntalar la percepción de calidad asistencial y de trato. En este sentido, la infraestructura se ha diseñado desde una perspectiva más horizontal que haga olvidar la imagen tradicional de un hospital. Cuenta con todo tipo de elementos arquitectónicos -amplios vestíbulos, iluminación natural, porches cubiertos, zonas ajardinadas e integradas en el diseño, etc.- que fortalecen esa imagen de innovación.
La distribución de las áreas clínicas, de los quirófanos, las consultas externas y el resto de dispositivos asistenciales facilita el tránsito del usuario de un modo agradable y alejado del concepto tradicional de hospital con pacientes desorientados y confundidos. Los circuitos de circulación previstos garantizan el máximo confort a los usuarios.
El empleo de la luz natural también ha jugado un papel importante en el diseño del edificio. Se alcanzan cotas de entre el 70 y el 80 por ciento de iluminación natural en el Hospital, una cifra fuera del alcance de los hospitales convencionales. La luz natural humaniza las estructuras y facilita el proceso, no siempre agradable, de acudir a un centro sanitario para recibir atención médica.
Los profesionales también se benefician del diseño del edificio, ya que se han organizado las áreas de conocimiento en función de su interdependencia y necesidades de coordinación.
Su diseño modular permitirá, además, hacer frente a posibles ampliaciones en respuesta a la demanda asistencial que se genere en la zona y las directrices que marque la Consellería de Sanitat. Se cuenta con aproximadamente 1.750 metros destinados a este fin.
Origen del proyecto Eficiencia Energética La infraestructura se relaciona, a su vez, con su impacto medioambiental. Tanto el diseño como los trabajos de construcción se ajustan a un medido plan para reducir el impacto sobre el entorno y garantizar un desarrollo sostenible de la infraestructura.
Se están desarrollando políticas de consumo racional de agua y luz para minimizar los efectos negativos de la actividad diaria de una organización tan compleja como un hospital comarcal. En este sentido, se está trabajando en un proyecto de cogeneración de gas para reducir consumos en horas puntas y en otro plan para el control energético de la climatización y la electricidad.
Solución Schneider Electric Integración de Sistemas El objetivo de este proyecto es dotar al edificio de la infraestructura y tecnología necesarias para poder dar el servicio y cubrir las necesidades que el usuario final precise, conforme a unas pautas y condiciones conforme al proyecto, en el Hospital de Denia.
La integración de los sistemas de control debe dotar al edificio de una tecnología que gestione de forma energéticamente eficiente, confortable y segura para los usuarios, las instalaciones que existen en la misma, como pueden ser el control del alumbrado, el control de la climatización, el aviso mediante señales ópticas o acústicas de casos de emergencia por riesgo de incendio, etc. El sistema de gestión empleado para solucionar las necesidades que se pretenden cubrir en este edificio es el estándar europeo LonWorks®.
Las necesidades que se precisan por el usuario son las siguientes:
• Control remoto de la iluminación. Estas funciones se visualizarán y modificarán desde el puesto central.
• Programaciones horarias para las zonas de usos comunes y de acceso.
• Gestión de climatización individualizada y limitada en las estancias, tanto las comunes como las independientes en cada una de las habitaciones, controlada a través de los termostatos individuales ubicados en las propias estancias como el control centralizado desde el lugar indicado. Control de Climatizadores, Unidades Fan Coil y Cajas de Volumen de Aire Variable.
• Control de los sistemas de Producción de Frío, Producción de Calor y Agua Caliente Sanitaria (ACS).
• Detección de incendios, 3 Centrales de 4 Lazos FXM, 3 Centrales de 8 Lazos FX, 3.000 puntos de detección, 400 puntos de entrada y salida para control y activación de elementos externos, como compuertas cortafuegos y puertas de evacuación, además de parada de climatización y sobrepresión de vías de evacuación.
• Supervisión de líneas eléctricas principales, grupos de presión, instalaciones eléctricas, grupos electrógenos, SAI General y UCI, bomberos fluviales y osmosis.
• Posibles implementaciones posteriores.
Para poder visualizar de una forma centralizada todo el sistema de gestión (temperaturas, presencias, luminarias...) se ha optado por instalar un software de visualización y control denominado TAC Vista. Se trata de un programa para la gestión y la visualización abierto (con independencia del fabricante) e integrado en red. Estos son, en resumen, los objetivos para la utilización del TAC Vista:
• Tac Vista dispone de una interfaz abierta compatible con los sistemas de servicio para edificios, entre los que se incluyen la tecnología HVAC (calefacción, ventilación y aire acondicionado), alarmas contra incendios, control de acceso y regulación de iluminación, así como programas completos de mantenimiento y reparación junto con soluciones de gestión de las instalaciones.

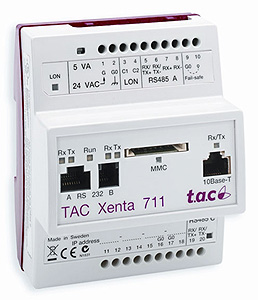

• La comunicación con los controladores TAC Xenta se realiza a través del protocolo abierto estándar LonTalk. Tac Vista también puede funcionar de forma autónoma mediante los controladores de sala LonWorks TAC Xenta y otros dispositivos basados en LonWorks®.
Beneficios Confort, Fiabilidad y Disponibilidad • Garantizado en todo momento el confort y bienestar tanto de pacientes como de visitantes.
• Optimización de la seguridad y el control de accesos en todo el recinto.
• Se facilita el acceso a la información en cualquier punto del edificio.
• Se asegura un inmejorable suministro de la energía eléctrica.
• Detección de la humedad ambiental para un óptimo control de la temperatura.
• Garantizada la total seguridad tanto de personas como de propiedades.
• Optimización de los costes de operación y mantenimiento de instalaciones.
• Asegurada la calidad y disponibilidad eléctrica en cualquier lugar reduciendo sus costes.
• Selección de la fuente energética idónea en cada momento.
• Gestión, análisis y control de todo tipo de consumo.
