El sistema de ventanas de hoja oculta con aislamiento térmico ofrece, como parte de la plataforma Schüco AWS, multitud de soluciones en la profundidad de construcción de 65 mm para los requisitos más variados de la envolvente del edificio.

La base para ello son las propiedades funcionales, energéticas y creativas de la estructura de aluminio: los componentes perfectamente complementados combinan ventajas como buen aislamiento, caras vistas estrechas y herraje oculto, tradicionalmente manual o bien electromecánico, para ventanas de apertura interior y exterior.

Gracias a la elevada flexibilidad del sistema son posibles multitud de instalaciones diferentes como ventana tipo hueco, ventana corrida o elemento adicional de fachada, así como la combinación con los sistemas de puertas Schüco.

Otra ventaja para arquitectos y proyectistas: la gran selección de tipologías de apertura como hoja batiente u oscilobatiente, hoja oscilo de hueco superior y la puerta balconera sin barreras.

Una opción de ventana con apertura exterior y junta central también es viable con la tipología de doble hoja y resistencia antirrobo según el procedimiento de ensayo PAS 24.

Dentro de la plataforma del sistema existe una gran variedad de perfiles: además de montantes de esquina y montantes estáticos, montantes simétricos y asimétricos, también hay diferentes opciones de diseño así como posibilidades de combinación con, por ejemplo, sistemas de protección solar y sistemas de ventilación Schüco.

De ese modo, Schüco AWS 65 BS marca la pauta en cuestiones de flexibilidad de planificación y permite soluciones atractivas de ventanas para una arquitectura exigente.

■ Profundidad de construcción de 65 mm
■ Protección antirrobo hasta RC 3 según EN 1627:2011
■ Junta central continua que aumenta las prestaciones del sistema
■ Herraje Schüco SimplySmart y desagües ocultos
■ Herraje Schüco TipTronic SimplySmart
■ Acristalamiento posible entre 13 – 34 mm (hasta 20 mm más con resalte)

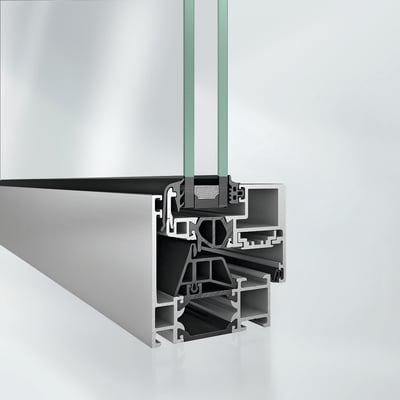

Ventanas hoja oculta Schüco AWS 65 BS. Profundidad: 65mm

CARPINTERÍA DE ALUMINIO "SISTEMA SCHÜCO AWS 65 BS" DE HOJA OCULTA CON ROTURA DE PUENTE TÉRMICO.

M2. Carpintería de hoja oculta desde el exterior según croquis de proyecto; con perfiles de aluminio lacado > 60 micras con sello de calidad "QUALICOAT SEASIDE" o anodizado > 20 micras sello de calidad EWAA/EURAS QUALANOD, "SISTEMA AWS 65 BS" con rotura de puente térmico mediante pletinas aislantes de poliamida o politermida; realizada con perfiles de aluminio de extrusión de aleación Al Mg Si 0,5 F22 en calidad anodizable (UNE 38337/L3441); las desviaciones máximas según DIN 17615 parte 3. Con una profundidad del cerco de 65 mm y 70 mm en la hoja.


Clasificaciones
Transmitancia térmica Uf = 1,9 – 2,5 W/m2K DIN EN 10077-2
Permeabilidad al aire Clase 4 DIN EN 12207
Estanqueidad al agua Hasta Clase 9A DIN EN 12208
Resistencia al viento Hasta clase C5/B5 DIN EN 12210
Aislamiento acústico Rw hasta 47 dB DIN EN ISO 140-3
Resistencia a la efracción Hasta RC3 DIN V ENV 1627
Resistencia mecánica Clase 4 DIN EN 13115


Con precámara de descompresión y junta central de estanqueidad al aire y al agua de EPDM, estable a la acción de los rayos UVA, con escuadras vulcanizadas en las esquinas; juntas de acristalamiento y resto de juntas también de EPDM. Junta exterior de acristalar en marco vulcanizado.
Tornillería de acero inoxidable para evitar el par galvánico. Ventilación y drenaje de la base y perímetro de los vidrios para evitar deslaminaciones de los mismos por condensaciones con un acristalamiento de hasta 34 mm. Escuadras interiores en las esquinas y uniones en "T" de marcos y hojas con cola de dos componentes para estanqueizar y armar el inglete.
Sistema de herrajes SCHÜCO AVANTEC SIMPLYSMART, con ejes de acero inoxidable y resto de piezas de fundición de aluminio. Maneta ergonómica con caja oculta, herrajes completamente ocultos con apertura de hasta 180º y un peso de 160 kg/hoja. Posibilidad de incorporar llave, así como un retenedor a 90º. Número de puntos de cierre a determinar en función de las dimensiones de hoja según directrices de sistema.

Clasificación Herraje SIMPLYSMART
Protección anticorrosión Clase 5 DIN EN 1670
Fuerzas de maniobra Clase 2 DIN EN 13115
Durabilidad mecánica Clase 3 DIN EN 12400

Fabricados todos los componentes del sistema "AWS 65 BS" bajo la norma para el control de calidad ISO 9001. Los sellados perimetrales se realizarán con silicona neutra resistente a los UVA sobre cordón celular antiadherente a la silicona. Se recomienda aislar por el constructor el espacio entre el cerramiento y la carpintería para evitar condensaciones. Colocada sobre premarco de acero galvanizado o aluminio sin incluir vidrio, ayudas, medios auxiliares, ni energía.
